純凈水灌裝機生產線原理及特點：

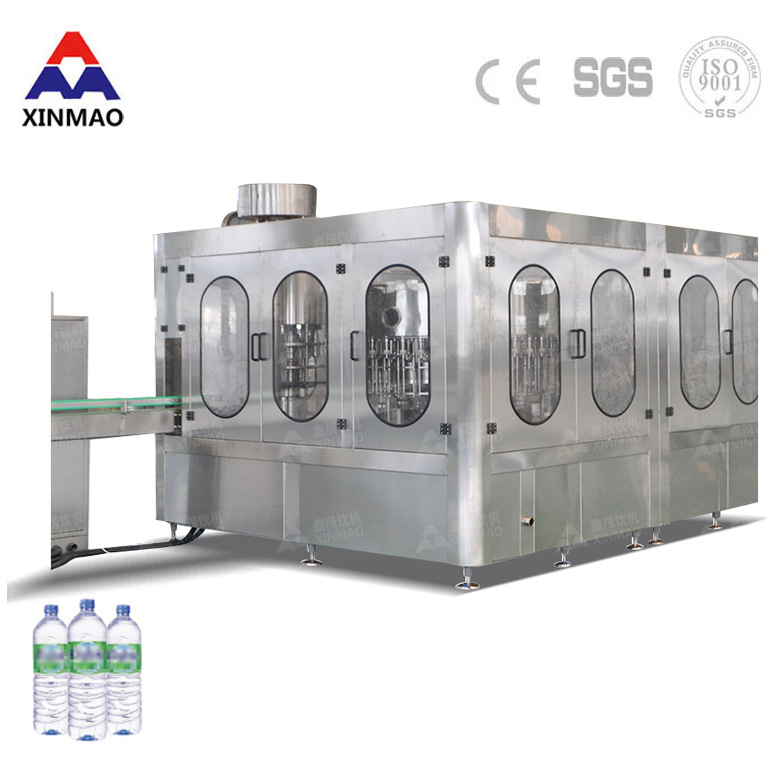

純凈水灌裝機生產線采用先進的常壓重力式集洗瓶、灌裝、封蓋、套標、包裝為一體，適用于各種純凈水、礦泉水的灌裝。采用先進的常壓重力式灌裝原理，灌裝快、穩、準，設有完善的物料回流系統，也可實現回流時獨立回氣，不與物料接觸，減少物料二次污染及氧化。灌裝閥及物料進出管路無衛生死角，同時配有CIP自清洗接口，封蓋前設有對瓶口RO水沖洗裝置，以確保瓶口無發霉現象。
純凈水灌裝機生產線采用磁力扭矩式擰蓋頭，實現抓蓋、擰蓋功能。擰蓋力矩?zé)o級可調，具有恒力矩旋封塑蓋功能。套標縮標一體機采用*設計往復式切刀，采機構鋼體組合，動作平順，刀具壽命延長一倍。 簡易式中心導柱定位，規格更換更容易，操作者使用方便。機種同步帶瓶DC無刷馬達帶動。熱收縮包裝機選用德國、日本進口原件，包裝組合和瓶型改變時調整方便，性能穩定，包裝效果極佳。整機采用人機界面觸摸屏控制、PLC電腦程序控制、變頻器控制等先進技術。具有供蓋系統自動控制、灌裝溫度自動檢測、物料高溫報警、低溫停機并自動回流、無瓶不加蓋、缺瓶等待、缺蓋停機等功能。
純凈水灌裝機生產線特點：
1、機體結構善，控制系統完整，操作方便，自動化程度高；
2、與物料接觸零部件均用不銹鋼制造，衛生，易清洗；
3、采用高效的理蓋系統，具有完善的喂蓋技術及保護裝置；
4、設有過載保護裝置，能有效保護機器設備及操作者；
5、控制系統具物料水位高度自動控制，卡瓶自動停等裝置；
7、主機采用變頻調帶控制，可方便地進行生產能力的適應調速；
8、微電數據控制，性能穩定，讓操作簡單，更人性化；
9、氣缸為灌裝動力，生產率高，結構簡單，便于維修。
|
|
1、沖瓶部分
本機為回轉式?jīng)_瓶機，主要用于飲料、水等產品的新瓶沖洗之用。然后將瓶子送至灌裝機進行產品的灌裝。

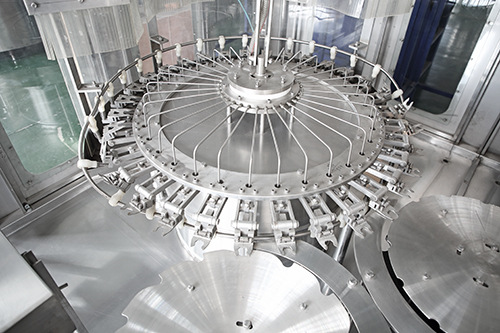

PET瓶由分瓶星輪進入設備由夾鉗和翻轉機構夾住瓶口轉至瓶口朝下，無菌水沖洗后瀝干，自動翻轉至瓶口朝上，經出瓶星輪輸送至灌裝機。設備主要結構與沖洗介質接觸部分和外部防護罩均為優質不銹鋼材料；開放式齒輪傳動.
全新的不銹鋼夾鉗，結構簡單，調整方便；與瓶口接觸面積少，有效避免對瓶口的二次污染
沖瓶機裝有接水盤以回收沖瓶水
沖瓶時,每瓶沖水量為：105ml/s（0.25MPa時）
|
|
2、灌裝部分
灌裝部分實現將物料灌裝到由沖瓶機送過來的洗好的瓶子中。
灌裝機是我公司自行設計,灌裝閥擁有自主知識產權，運用壓力灌裝負壓式回流的原理。

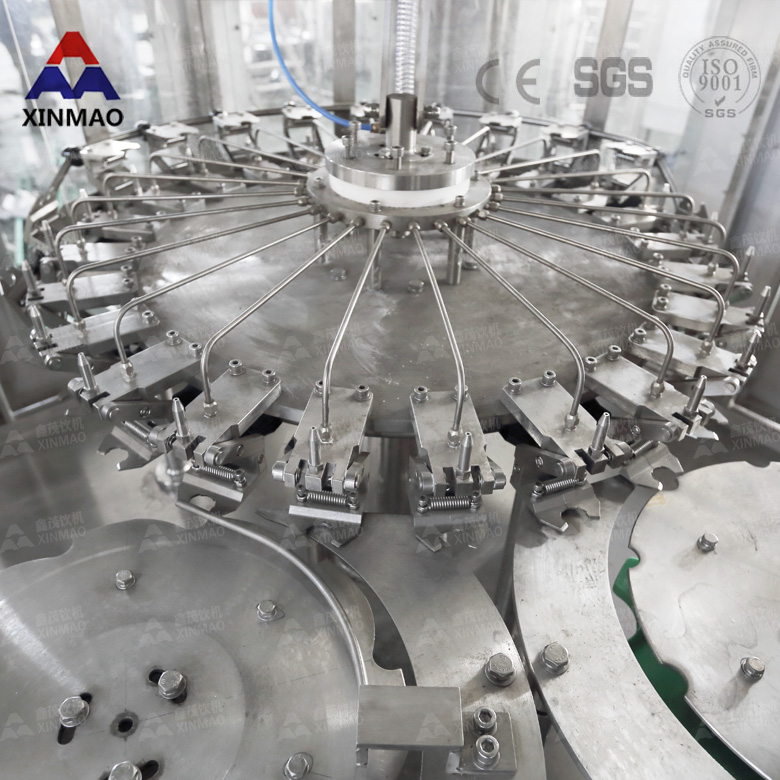

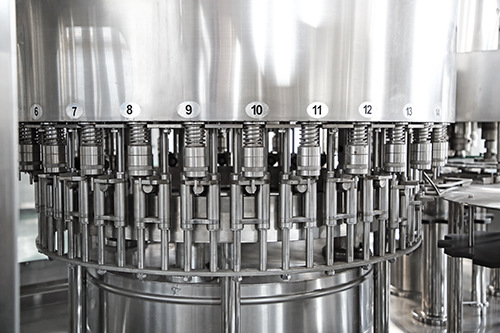

灌裝閥采用壓力灌裝負壓式回流的方式，灌裝快捷靈敏，灌裝液面精度高。閥內無彈簧,物料不與彈簧接觸,利于閥內部的清洗。為保證灌裝工藝，確保灌裝溫度，灌裝閥在無瓶或停機時閥內物料處于微回流狀態。
灌裝缸采用滿缸方式，以保證缸內的壓力穩定。
全機具有完善的CIP清洗接口。
采用雙導桿瓶提升結構，使瓶提升和對中穩定。
主傳動采用齒輪傳動即開式組合傳動，其效率高，噪聲小，壽命長，維修方便，潤滑充分，采用變頻器對機器的主電機轉速進行控制，本機采用無級變頻調速。
|
|
|
|
3、擰蓋部分
擰蓋部分將由理蓋器整理好的蓋子擰到已灌裝好產品的瓶子上，并由輸送鏈送至后道工序。
擰蓋機通過減速機帶動回轉盤轉動。使蓋在離心力的作用下從出蓋口離開料斗。在出口處有正反蓋分離裝置，當反蓋經過時，蓋自動落入返回管道中，通過風力自動把反蓋吹入料斗。只有正蓋才能順利進滑道內，料斗內的蓋量通過光電開關自動檢測來控制輸蓋機，以保證下蓋達到理想效果。當正蓋進入滑道后即可順利進入喂蓋盤，為防止意外，在滑道上同時配置了一個防反蓋的撥盤，確保進入喂蓋盤的蓋正確，在滑道上還配置了一對光電開關，當檢測到無蓋時，就立即停止主機。為了有效剔除無防盜圈的壞蓋及清理料斗時的余蓋，在料斗出口正對面有一活動出口可滿足此功能。

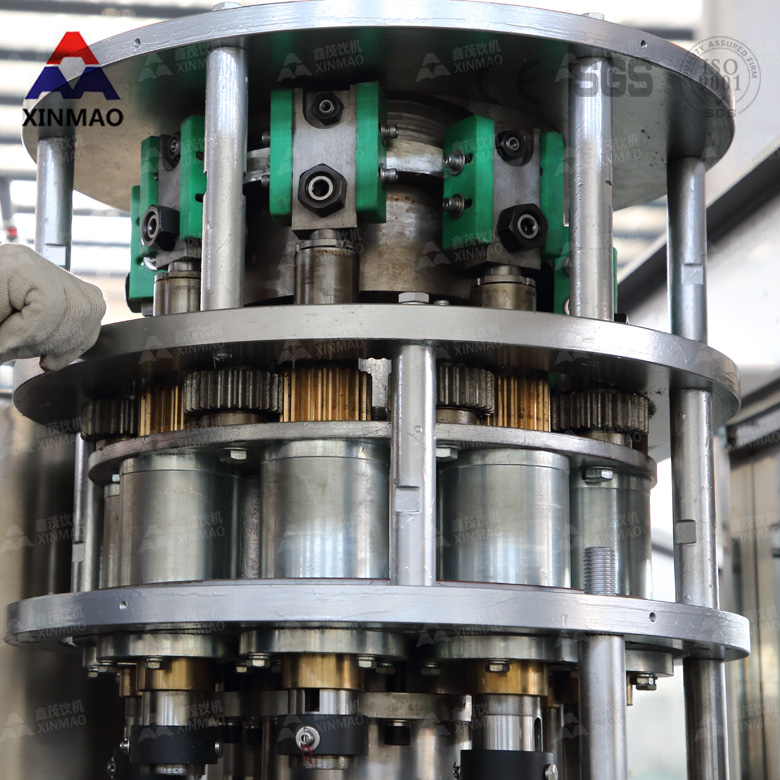

擰蓋為磁力擰蓋，具有過載保護功能，且擰蓋力矩穩定可靠。封蓋無啃蓋、高蓋、歪蓋、卷邊現象。
|
